Erstellung von Flucht- und Rettungsplänen
- Erstellung von Flucht- und Rettungsplänen mit Hilfe von Microsoft Visio
- Sie erhalten den Flucht- und Rettungsplan als PDF und Visio-Datei mit hoher Qualität zum Ausdrucken (vektorbasiert)
- Somit können Sie zukünftige Änderungen von Flucht- und Rettungsplänen selbst mit Hilfe von Microsoft Visio durchführen
- Sollten Sie nicht über ein Microsoft Visio verfügen, so stellen wir Ihnen einen virtuellen Computer mit installiertem Microsoft Visio gegen eine Gebühr zur Verfügung.
- Der Leistungsumfang beinhaltet
- Digitalisierung Ihrer bereitgestellten Flucht- und Rettungsplandaten
- Korrektur des Flucht- und Rettungsplanes gemäß Ihren eingezeichneten Änderungswünschen
- Positionierung der Flucht- und Rettungsplan-Symbole gemäß Vorgabe
Vorteile
- Sie können jederzeit Ihre Flucht- und Rettungspläne aktualisieren
- Sie sind unabhängig von Dienstleistern
- Sie nutzen ein Microsoft Office-Produkt zur Aktualisierung Ihrer Flucht- und Rettungspläne

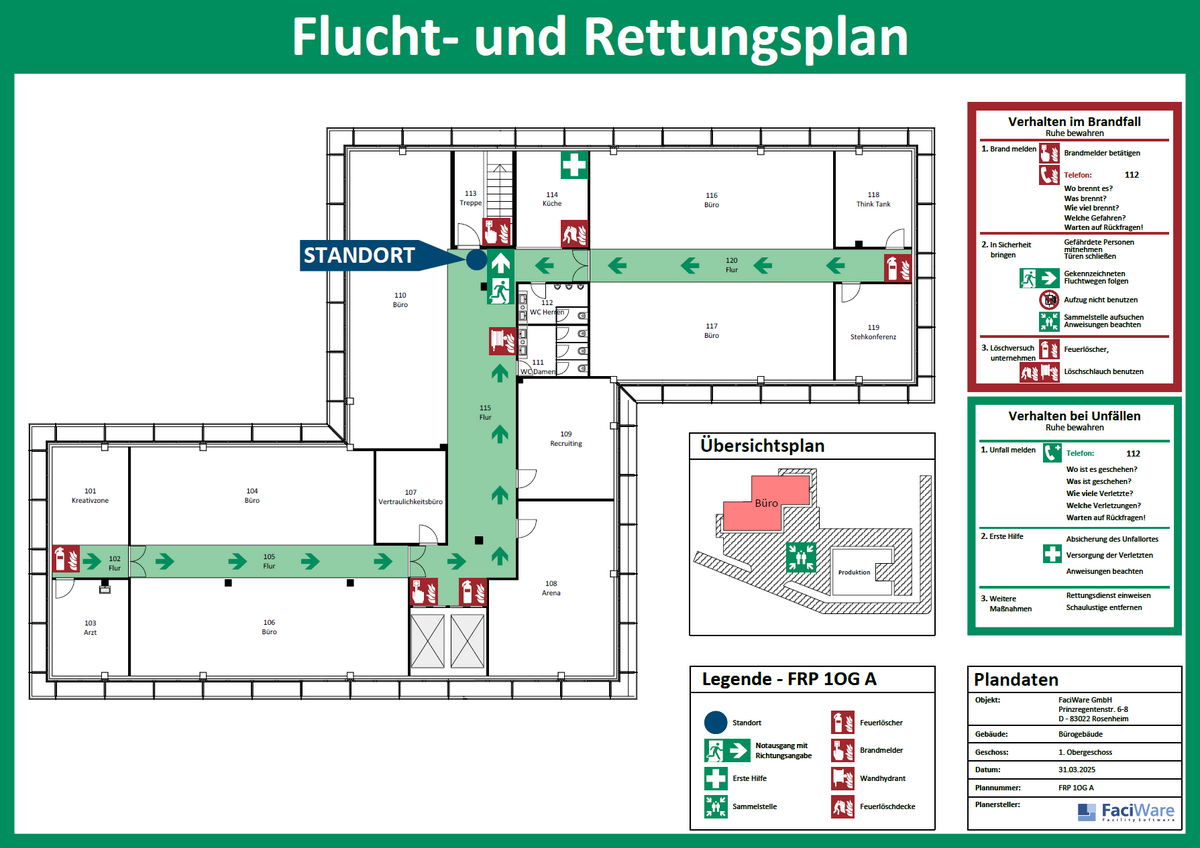

Flucht_und_Rettungsplan.pdf
[182
KB]
Trenner
Erstellung von Flucht- und Rettungsplänen mit Microsoft Visio
Flucht- und Rettungspläne sind ein zentraler Bestandteil des vorbeugenden Brandschutzes sowie der betrieblichen Sicherheit. Sie dienen der schnellen Orientierung im Gefahrenfall und helfen Personen, sich sicher aus einem Gebäude zu retten. Mit Microsoft Visio lassen sich solche Pläne effizient, normgerecht und übersichtlich erstellen.
Vorteile von Microsoft Visio für Flucht- und Rettungspläne
Microsoft Visio bietet eine Vielzahl an Funktionen, die speziell für die Erstellung von grafischen Plänen und schematischen Darstellungen geeignet sind. Dank der umfangreichen Symbolbibliotheken – darunter auch Piktogramme nach DIN ISO 23601 – können alle relevanten Symbole für Fluchtwege, Feuerlöscheinrichtungen oder Sammelstellen direkt eingebunden werden. Zudem ermöglicht Visio die Arbeit mit maßstabsgetreuen Grundrissen, was eine präzise Darstellung gewährleistet.
Schritte zur Erstellung eines Flucht- und Rettungsplans mit Visio
- Grundlage importieren oder erstellen
Zunächst wird der Gebäudegrundriss entweder direkt in Visio gezeichnet oder aus bestehenden CAD-Plänen bzw. PDF-Dateien importiert. - Flucht- und Rettungswege einzeichnen
Alle relevanten Fluchtwege, Notausgänge sowie alternative Rettungswege werden auf Grundlage der baulichen Gegebenheiten eingezeichnet. Hierbei sollten die aktuellen gesetzlichen Vorgaben und Normen beachtet werden. - Symbole und Piktogramme einfügen
Visio bietet eine Vielzahl normgerechter Symbole, die sich einfach per Drag-and-Drop einfügen lassen. Dazu gehören u.a.:- Richtungspfeile für Fluchtwege
- Feuerlöscher, Wandhydranten und Notruftelefone
- Erste-Hilfe-Einrichtungen und Sammelstellen
- Legende und Hinweise ergänzen
Für eine klare Verständlichkeit wird eine Legende eingefügt, die alle verwendeten Symbole erklärt. Ergänzend sollten Verhaltenstipps im Brand- oder Notfall direkt im Plan integriert werden. - Formatierung und Layout
Der fertige Plan wird so gestaltet, dass er auch bei schlechten Lichtverhältnissen gut lesbar bleibt. Hier spielen Kontraste, Schriften und die Größe der Symbole eine wesentliche Rolle. - Prüfung und Freigabe
Vor der endgültigen Freigabe sollte der Plan durch die zuständige Sicherheitsfachkraft oder den Brandschutzbeauftragten geprüft werden.
Fazit
Mit Microsoft Visio steht eine flexible und leistungsstarke Software zur Verfügung, die die normgerechte Erstellung von Flucht- und Rettungsplänen erheblich erleichtert. Dank der einfachen Bedienung und der umfangreichen Vorlagen lassen sich Pläne schnell an veränderte Gebäudestrukturen anpassen, was eine effiziente Aktualisierung ermöglicht.
Trenner
Preise für die Erstellung von Flucht- und Rettungsplänen (Aktionspreise)
Festpreis pro Plan
| DIN A4 | 50,00 € |
| DIN A3 | 60,00 € |
| DIN A2 | 80,00 € |
| DIN A1 | 100,00 € |
| DIN A0 | 120,00 € |
Beschreibung
Überall dieselbe alte Leier. Das Layout ist fertig, der Text lässt auf sich warten. Damit das Layout nun nicht nackt im Raume steht und sich klein und leer vorkommt, springe ich ein: der Blindtext. Genau zu diesem Zwecke erschaffen, immer im Schatten meines großen Bruders »Lorem Ipsum«, freue ich mich jedes Mal, wenn Sie ein paar Zeilen lesen. Denn esse est percipi - Sein ist wahrgenommen werden. Und weil Sie nun schon die Güte haben, mich ein paar weitere Sätze lang zu begleiten, möchte ich diese Gelegenheit nutzen, Ihnen nicht nur als Lückenfüller zu dienen, sondern auf etwas hinzuweisen, das es ebenso verdient wahrgenommen zu werden: Webstandards nämlich.
- Flucht- und Rettungspläne können als DWG-Dateien, PDF-Dateien, Scans oder Fotos zur Verfügung gestellt werden. Diese sind die Basis für die Erstellung mit Microsoft Visio.
- In den bereitgestellten FRP-Daten können Veränderungen wie z.B. andere Stellung von Feuerlöscher, Wand- und Türstellungsänderung eingezeichnet werden. Diese werden in den erstellten Flucht- und Rettungsplänen übernommen.
